• Mengatasi Kesalahan Pergeseran Alami pada Perangkat Keras Perangkat

  Komponen inti seperti detektor inframerah, lensa optik, chip pencitraan, dan modul sirkuit dapat mengalami penyimpangan parameter seiring waktu akibat lamanya penggunaan, perubahan suhu, dan penuaan. Pengoperasian jangka panjang dapat menyebabkan sedikit penyimpangan pada sensitivitas detektor dan parameter tegangan sirkuit, yang secara langsung mempengaruhi akurasi pengukuran suhu. Kalibrasi rutin memperbaiki kesalahan sistem yang disebabkan oleh penyimpangan perangkat keras dan mengembalikan kinerja ke tingkat pabrik.

• Menghilangkan Gangguan Lingkungan yang Terakumulasi

  Di lingkungan kerja yang kompleks seperti pergantian suhu tinggi dan rendah, kelembapan, debu, dan radiasi yang kuat, transmisi cahaya dan efisiensi penerimaan inframerah lensa optik akan berubah. Pantulan lingkungan dan radiasi atmosfer juga dapat mengakumulasi penyimpangan pengukuran. Kalibrasi membantu menstandarkan parameter kompensasi lingkungan, menghilangkan gangguan eksternal, dan memastikan pengukuran yang konsisten di berbagai skenario.

• Memenuhi Persyaratan Kepatuhan dan Keandalan Metrologi

  Dalam aplikasi seperti inspeksi pembangkit listrik, pengendalian mutu industri, penelitian ilmiah, dan inspeksi keselamatan kebakaran, data suhu harus akurat dan dapat ditelusuri. Kamera termal yang tidak dikalibrasi tidak dapat memberikan hasil pengukuran yang dapat diandalkan dan tidak sah untuk diagnosis kerusakan, penerimaan kualitas, atau catatan resmi. Kalibrasi rutin memastikan kepatuhan terhadap standar metrologi nasional serta menjamin hasil pengukuran yang andal dan sah secara hukum.

• Memperpanjang Masa Pakai Perangkat

  Proses kalibrasi secara bersamaan mendeteksi status perangkat, yang dapat segera mengidentifikasi masalah tersembunyi seperti penuaan detektor, degradasi komponen elektronik, dan parameter program yang tidak normal. Hal ini memungkinkan dilakukannya pemecahan masalah sejak dini, mencegah kesalahan menjadi semakin parah dan menyebabkan kegagalan perangkat, mengurangi biaya pemeliharaan, serta memperpanjang masa pakai perangkat secara keseluruhan.

• Prinsip Dasar Pengukuran Suhu

  Semua benda di atas nol mutlak memancarkan radiasi elektromagnetik inframerah. Kamera termis ini menerima radiasi tersebut melalui lensa optik inframerahnya, mengubahnya menjadi sinyal listrik melalui detektor bidang fokus, dan memprosesnya melalui algoritma internal untuk menghasilkan nilai suhu dan gambar termal. Akurasi pengukuran bergantung pada parameter respons detektor, koefisien kompensasi algoritma, dan parameter koreksi lingkungan.

• Prinsip Kalibrasi Sederhana (Kalibrasi Rana NUC)

  Semua kamera termal Guide dilengkapi dengan modul Kalibrasi Rana Otomatis (NUC) yang terintegrasi, sebuah fungsi kalibrasi mandiri yang mendasar. Selama kalibrasi, penutup bawaan perangkat (permukaan radiasi seragam standar) secara otomatis menutup, menghalangi radiasi inframerah eksternal dan mengumpulkan sinyal suhu seragam standar dari baffle tersebut. Hal ini secara merata mengoreksi kesalahan bias dan noise arus gelap pada setiap piksel di detektor, sehingga menghilangkan masalah seperti respon piksel yang tidak konsisten, noise gambar, dan penyimpangan suhu. Hal ini memastikan adanya tolok ukur pengukuran suhu yang seragam untuk semua piksel, sehingga dengan cepat memulihkan akurasi pengukuran suhu secara real-time. Metode ini terutama mengoreksi kesalahan sementara yang disebabkan oleh perbedaan suhu lingkungan yang dinamis.

• Prinsip Kalibrasi Metrologi Profesional

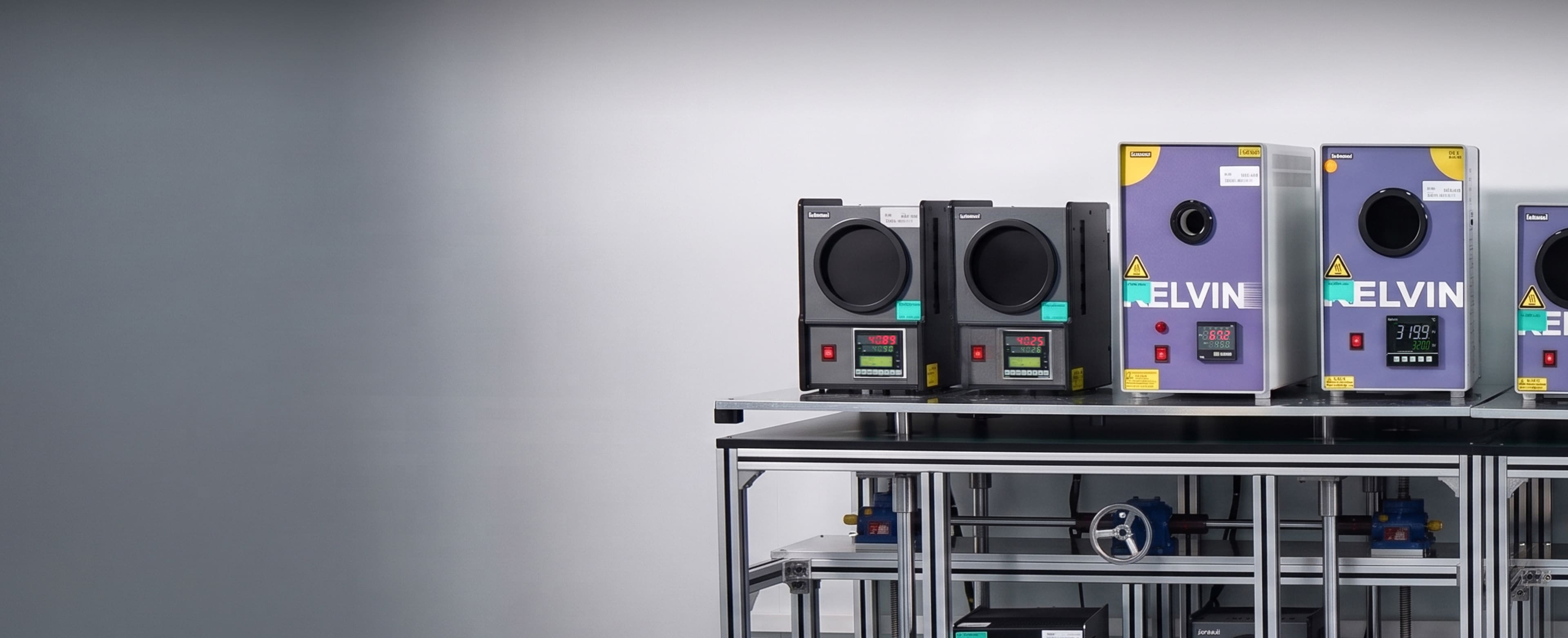

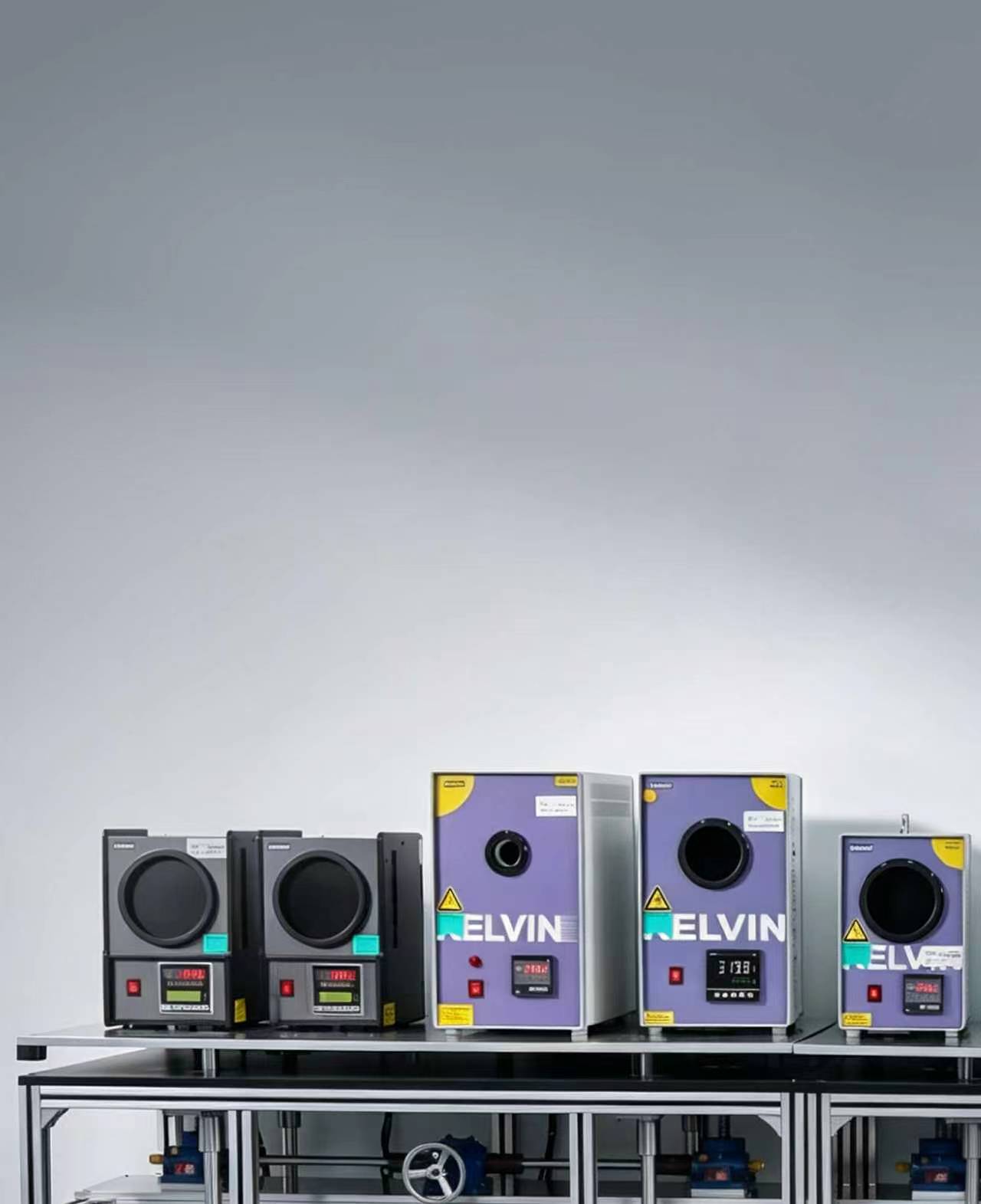

  Kalibrasi profesional menggunakan sumber radiasi benda hitam standar (sebuah sumber panas tingkat metrologi dengan kontrol suhu yang presisi dan emisivitas mendekati 1) sebagai acuan. Kamera termal mengukur beberapa titik suhu yang stabil pada blackbody, dan hasil pengukuran dibandingkan dengan nilai standar untuk menentukan kesalahan suhu, pengulangan, dan stabilitas. Perangkat lunak khusus kemudian digunakan untuk menyesuaikan algoritma internal dan parameter utama, termasuk kompensasi emisivitas, atenuasi atmosfer, dan koreksi jarak. Hal ini memperbaiki penyimpangan sistem jangka panjang dan mengembalikan akurasi setara pabrik, sehingga menghasilkan data kalibrasi yang dapat dilacak.

• Persiapan Pra-Kalibrasi

  Persiapan Lingkungan:
  Siapkan laboratorium kalibrasi bersuhu konstan, dengan menjaga suhu lingkungan pada 20℃±2℃ dan kelembapan 40%-60%, bebas dari sinar matahari langsung, gangguan aliran udara, serta sumber polusi radiasi inframerah.

  Persiapan Perangkat:
  Nyalakan kamera termal Guide yang akan dikalibrasi dan biarkan memanas selama 15–20 menit agar proses pengujian mandiri selesai. Bersihkan debu dan kotoran dari lensa untuk memastikan perangkat bebas dari gangguan dan gambarnya normal; siapkan sebuah sumber radiasi blackbody standar yang telah dikalibrasi secara metrologi, termometer, higrometer, serta alat pengukur jarak.

  Pencatatan Parameter:
  Catat model perangkat, nomor seri, dan catat data suhu kalibrasi saat ini;

• Pemeriksaan Fungsi Dasar

  Pemeriksaan penampilan:
  Pastikan tidak ada kerusakan atau kontaminasi pada casing, lensa, atau antarmuka.

  Pemeriksaan fungsional:
  Verifikasi proses penyalaan, fokus, pengukuran suhu, pencitraan, penyesuaian parameter, dan kalibrasi rana.

  Pengumpulan data awal:
  Catat penyimpangan suhu, noise gambar, dan keseragaman piksel dalam kondisi standar.

• Kalibrasi Suhu Multi-titik Blackbody

  Aktifkan sumber radiasi blackbody dan, sesuai dengan rentang pengukuran suhu perangkat, konfigurasikan beberapa titik suhu konstan standar, yang mencakup tingkat suhu rendah, sedang, dan tinggi (untuk perangkat standar: 0°C, 25°C, 80°C, dll.; perangkat suhu tinggi harus dikonfigurasi dengan titik-titik rentang yang sesuai), kemudian tunggu hingga suhu blackbody telah menstabil dan tidak menunjukkan fluktuasi.

  Arahkan kamera termal ke bagian tengah radiator benda hitam, dengan mempertahankan jarak kalibrasi standar (0,5 m - 1 m), bebas dari halangan atau pantulan.

  Pada setiap titik suhu, beberapa set data suhu diperoleh secara terus-menerus ; setiap nilai yang diukur dicatat, dan penyimpangan dari suhu standar blackbody, serta kesalahan pengulangan pengukuran, dihitung.

• Penyesuaian Parameter dan Koreksi Kesalahan

  Impor data pengukuran suhu yang dikumpulkan menggunakan perangkat lunak kalibrasi asli pabrik yang khusus untuk menganalisis penyimpangan sistem perangkat dan penyimpangan linieritas suhu.

  Secara khusus, sesuaikan algoritma pengukuran suhu internal, kompensasi emisivitas kompensasi emisivitas, parameter kompensasi atmosfer, dan parameter koreksi jarak; kalibrasi keseragaman piksel; serta hilangkan aberasi kromatik dan noise pada citra.

  Setelah koreksi, uji ulang semua titik suhu untuk memastikan bahwa penyimpangan pengukuran suhu sesuai dengan standar akurasi pabrik asli yang tercantum dalam Panduan; (untuk perangkat standar, ambil nilai maksimum ±2°C atau ±2% dari pembacaan.).

• Verifikasi Perangkat Secara Keseluruhan dan Pengujian Fungsionalitas

  Verifikasi seluruh rentang fungsi perangkat, termasuk akurasi pengukuran suhu di seluruh rentang, kejernihan citra, alarm suhu, dan kemampuan penyimpanan data.

  Uji stabilitas perangkat dalam menanggapi perubahan suhu lingkungan, untuk memastikan tidak adanya penyimpangan suhu atau masalah fluktuasi data.

  Hapus parameter perangkat, kembalikan unit ke konfigurasi default pabrik, dan selesaikan proses verifikasi ulang pasca-penuaan.

• Pengarsipan Data dan Penerbitan Sertifikat

  Kumpulkan semua data kalibrasi, catatan penyimpangan, dan parameter koreksi untuk membuat laporan kalibrasi asli.

  Terbitkan laporan kalibrasi resmi untuk perangkat yang sesuai, dengan mencantumkan tanggal kalibrasi, ID perangkat, dan data kalibrasi.

  Arsipkan catatan kalibrasi perangkat dan masukkan data tersebut ke dalam sistem data pengukuran suhu Guide.

• Metode Verifikasi Air Es

  Isi wadah dengan es batu dan air bersih. Aduk campuran tersebut hingga merata, lalu diamkan tanpa diganggu selama beberapa menit. Atur emisivitas perangkat menjadi 0,95 dan sesuaikan parameter jarak sesuai dengan jarak pengukuran yang sebenarnya; . Arahkan kamera termal Guide ke campuran es-air untuk mengambil pembacaan suhu; pembacaan normal seharusnya mendekati titik beku (0°C / 32°F).

• Metode Verifikasi Air Mendidih

  Rebus air hingga benar-benar mendidih untuk mencegah uap air mengembun pada lensa perangkat; titik didih air adalah 100°C (212°F) pada ketinggian permukaan laut standar. Untuk perangkat dengan akurasi ±2% atau ±2°C, pembacaan pengukuran seharusnya berada di antara 98°C (208,4°F) dan 102°C (215,6°F).

Catatan:

Ketinggian, tekanan atmosfer, dan kualitas air dapat memengaruhi suhu didih air. Metode ini hanya berfungsi sebagai pemeriksaan referensi cepat dan tidak dapat menggantikan kalibrasi profesional berkala yang dilakukan menggunakan sumber blackbody. Personel non-profesional dilarang keras membongkar perangkat atau mengubah parameter kalibrasi dasarnya, karena hal tersebut dapat mengakibatkan kesalahan kalibrasi permanen.
